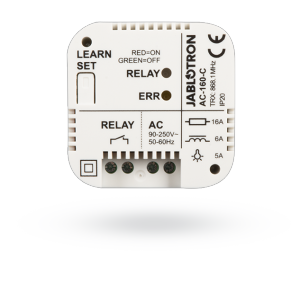

Jablotron AC-160-C

Jablotron AC-160-C

Das Jablotron AC-160-C ist ein Multifunktions-Funkrelais ist eine Komponente des Systems Jablotron 100 und zum Einbau in eine Montagedose. Beim Anlernen an der Zentrale kopiert das Relais die gewählten PG-Ausgänge.

Das Relais kann als eine autonome Einrichtung installiert werden, die auf die Aktivierung der unidirektionalen Funk-Melder der Baureihe JA-15x reagiert. In diesem Fall schaltet das Relais entsprechend dem gewählten Modus für den jeweiligen Melder (5 optionale Modi: Mit Haltezeit kopieren, Impuls, Zustansänderung, Daektivieren und Blockieren).

Es bietet ein galvanisch sowie sicherheitstechnisch getrenntes Umschaltrelais zum Schalten der Kraftlasten 230 V / 16 A. Der Melder nimmt eine Position im System ein.

Technische Parameter Jablotron AC-160-C

  • Belastbarkeit der Relaiskontakte – Schutzklasse II: Maximale Schaltspannung 250 V AC
  • Nennversorgungsspannung: 100-230 V / 50-60 Hz
  • Leistungsaufnahme bei 230V AC (min / max): 0,2 W / 0,7 W
  • Ohmsche Last (cos=1): max.16 A
  • Induktive, kapazitive Last: max. 8A / 250V AC
  • Minimale DC Schaltleistung: 0.5 W
  • Betriebstemperaturbereich: -10 °C bis +40 °C
  • Halogenbeleuchtung: max. 1000 W
  • Querschnitt der angeschlossenen Leiter: max. 2 x 1,5 mm2; max. 1 x 2,5 mm2
  • Schutzart: IP20
  • Abmessungen: 49 x 49 x 26 mm
  • Konform mit: ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1
