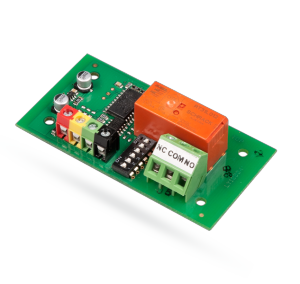

Jablotron JA-110N

Jablotron JA-110NDas Jablotron JA-110N BUS-Relaismodul der PG-Ausgänge bietet ein Ausgangsschaltrelais (8 A/16 A / 250 V AC) mit der Einstellung NO (normally oben) oder NC (normally closed). Der jeweilige PG- Ausgang kann mit Hilfe des DIP- Umschalters eingestellt werden (schaltet einen der PG-Ausgänge 1–32). Zudem besteht die Möglichkeit den PG-Ausgang einem Bereich zu zuordnen und somit beispielsweise verschiedene Geräte (Speerelement, Lichtsteuerung) zu schalten.

Die Kommunikation des Moduls, sowie dessen Versorgung, verlaufen via Bus der Zentrale. Das JA-110N kann in die Installationsdose JA-190PL montiert werden. Dem Modul kann keine Adresse zugeordnet werden (besetzt im Alarmsystem keine Position).

Technische Parameter Jablotron JA-110N

  • Spannungsversorgung: aus dem Bus der Zentrale 12 V (9…15 V)
  • Maximale Ausgangslast des Relais: max. 16 A / 250 V AC
  • Maximale Blindlast: max. 8 A / 250 V AC
  • Minimaler Schaltstrom: 100 mA bei 12 V Gleichstrom oder 1,2 W
  • Sicherheitsstufe: 2 nach EN 50131-1, EN 50131-3
  • Betriebsumgebung: Klasse II. Innenbereich allgemeine (-10 bis +40°C), nach EN 50131-1
  • EMC: EN 50130-4, EN 55022, EN 60950-1
  • Ruhestromverbrauch bei Verdoppelung: 5 mA
