Jablotron JA-118N

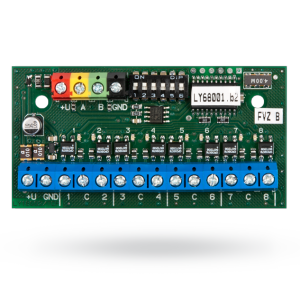

Jablotron JA-118NDas Jablotron JA-118N BUS-Ausgangsmodul mit 8 Ausgängen bietet Ausgänge für die Anzeige der Scharfschaltung von bis zu 8 Sektionen, Anzeige der IW/EW Alarme in 8 Sektionen, oder der Anzeige des Zustands von bis zu 8 PG- Ausgänge.

Das Modul wurde für die Montage in die Mehrzweckdose JA-190PL oder an die DIN- Leiste entworfen. Die Ausgänge sind vom Bus isoliert (sind galvanisch getrennt). Die Einstellung kann mit Hilfe des DIP- Umschalters vorgenommen werden. JA-118N besetzt im System keine Position.

Technische Parameter Jablotron JA-118N

  • Spannungsversorgung: aus dem Bus der Zentrale 12 V (9…15 V)
  • Ausgänge Versorgung +U Spannung, Ausgangslastkapazität: 100 mA
  • Ruhestromverbrauch bei Verdoppelung: 5 mA
  • Ruhestromverbrauch bei Verdoppelung: 10 mA
  • Stromverbrauch für die Wahl des Kabels: 10 mA
  • Sicherheitsstufe: 2 nach EN 50131-1, EN 50131-3
  • Betriebsumgebung: Klasse II. Innenbereich allgemeine (-10 bis +40°C), nach EN 50131-1
  • EMC: EN 50130-4, EN 55022
