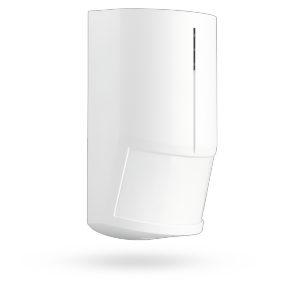

Der Jablotron JA-180W Funk-PIR und Mikrowellen Bewegungsmelder / Dualmelder dient zur Erkennung von Personenbewegungen in den Gebäudeinnenräumen. Dank der Verbindung der Bewegungserkennung und der Mikrowellendetektion ist der Melder hoch empfindlich gegen Fehlalarme.
Sobald der PIR- Sensor eine Bewegung erkennt, wird der Mikrowellenmelder aktiviert, damit er die Bewegung einer Person bestätigt. Erst nach der Aussendung des Bestätigungssignals aus dem MW- Sensor sendet der Melder eine Alarmnachricht an die Zentrale. Die Detektionskennlinien können durch den Gebrauch der austauschbaren Linsen optimiert werden.
Linsen für Überwachung von langen Fluren, für die Verhinderung der Alarmauslösung infolge Haustierbewegungen oder für Überwachung auf dem Prinzip eines vertikalen “Vorhangs”:
- JS-7904 – Flurlinse
- JS-7910 – Tierlinse
- JS-7902 – “Vorhanglinse”
Dem Modul kann eine Adresse zugeordnet werden und besetzt im Alarmsystem eine Position.
Technische Parameter Jablotron JA-180W
- Spannungsversorgung: Lithiumbatterie des Typs LS(T)14500 AA (3,6V / 2,4 Ah)
- Batterie Lebensdauer: ca. 2 Jahre
- Betriebsfrequenz: 868,1 MHz; Protokoll Jablotron
- Kommunikationsreichweite: ca. 300 m
- Montagehöhe: 2,5 m
- Erkennungswinkel: 120°
- Erfassungsbereich des PIR-Sensors: 12 m
- Erfassungsbereich: 0,5 – 20 m
- Betriebsfrequenz des MW-Melders: 9,35 GHz
- Betriebsumgebung: Klasse II. Innenbereich allgemeine (-10 bis +40°C), nach EN 50131-1
- Abmessungen: 110 x 60 x 55 mm
- Gewicht: 140 g
- Betriebserlaubnis gemäß: ERC REC 70-03
- EMC: ETSI EN 300220, ETSI EN 300440-1, EN 50130-4, EN 55022, EN 60950-1
- Sicherheitsstufe: 2 nach EN 50131-1, EN 50131-2-4, EN 50131-5-3
